Форми за шприцване на тръбни фитинги

Преглед на продуктовата категория

Формите за фитинги за тръби изискват прецизен контрол върху свиването на полимера, скоростите на охлаждане и уплътняването на разделителната линия, за да задоволят стойностите на хидростатичното налягане. За разлика от обикновените инструменти, монтираните форми изискват високо-скоростно циклиране заедно със сложни вътрешни механизми, включително сгъваеми сърцевини за резбови съединения и плъзгащи се действия за подрязани жлебове.

SUNJOY Mold изгражда персонализирани шприцформи, предназначени за пластмасови тръбопроводни системи. Всеки инструмент е проектиран в съответствие с регионалните стандарти (ASTM, DIN/EN, ISO, AS/NZS), като се гарантира, че формованите фитинги преминават през налягане на спукване, удар при падане и проверки на размерите.

Предимства на продукта

Оптимизиран топлинен баланс

Охлаждащите-канали за насрещно пробиване, разположени близо до високо{1}}топлинни зони, намаляват времената на цикъла с 15% до 25% и предотвратяват деформацията на частите в секциите с дебели-стени.

Прецизна цялост на разделителната линия

Допустимите отклонения на CNC фрезоване в рамките на +/- 0.015 mm осигуряват нулево-флаш производство и минимизират ръчното подрязване.

Надеждно свързване на ядрото

Заострените локализиращи блокове и прецизните блокировки предотвратяват изместването на сърцевината при високо налягане на инжектиране, гарантирайки еднаква дебелина на стената.

Износ{0}}устойчиви стомани

Сърцевините и кухините, обработени от предварително закалена DIN 1.2738 или закалена неръждаема стомана S136 (за корозивни PVC съединения), поддържат стабилна работа след 1 000 000 цикъла.

Продуктова гама

Лакти (90 градуса / 45 градуса)

Конфигурации на кухини:2, 4, 8 кухини
Основна инструментална характеристика:Сгъваема сърцевина или вътрешен радиус на плъзгача

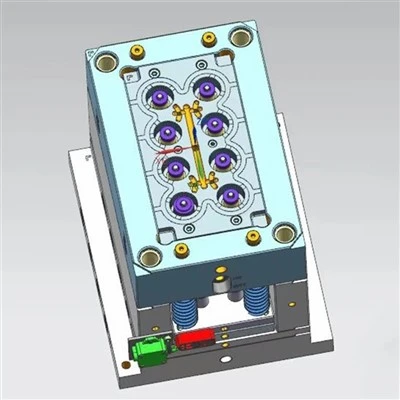

Равни / редуциращи тройници

Конфигурации на кухини:2, 4 кухини
Основна инструментална характеристика:Балансирана плъзгаща система, хидравлични плъзгачи

Съединители и гнезда

Конфигурации на кухини:4, 8, 16 кухини
Основна инструментална характеристика:Високо{0}}скоростно изхвърляне, директно подаване на врата

Фитинги с резба

Конфигурации на кухини:2, 4, 6 кухини
Основна инструментална характеристика:Автоматично развиващ се мотор / сгъваема сърцевина

Редуктори и втулки

Конфигурации на кухини:4, 8 кухини
Основна инструментална характеристика:Стъпаловидни разделителни линии, прецизно уплътнение

Дренажни / DWV фитинги

Конфигурации на кухини:1, 2 кухини (до 400 mm диаметър)
Основна инструментална характеристика:Тежко{0}}структурна основа, издърпване на сърцевината

Контрол на качеството и инспекция

Сертифициране на стомана:Сертификати за изпитване на мелница, предоставени за всеки блок от стомана със сърцевина и кухина.

Тест за твърдост:Проверка на твърдостта по Рокуел (HRC) на термо{0}}обработени вложки (HRC 32 до 35 за P20/1.2738; HRC 48 до 52 за S136).

Инспекция на CMM:Първа -проверка на артикул на пробни формовани фитинги, проверяващи овалността, дълбочината на гнездото, външния диаметър и дебелината на стената.

Документация за пробно пускане:Всяка форма се подлага на 2-часов непрекъснат тест. Параметрите на инжектиране, времената на цикъла и пробните части се доставят заедно с инструменталната екипировка.

Персонализиране и инженерна поддръжка

DFM анализ:Доставя се в рамките на 48 часа след получаване на чертежа, в който са описани ъглите на наклона, местоположението на вратите, рисковете от следи от потъване и вариациите в дебелината на стените.

Симулация на потока на мухъл:CAE анализ, визуализиращ модели на запълване със смола, заваръчни линии, въздушни капани и ефективност на охлаждане преди рязане на стомана.

Компенсация на свиване на смола:Размерите на инструментите са съобразени с профилите на свиване на PVC-U, PPR, HDPE, ABS и CPVC съединения.

Конфигурации на врата и плъзгач:Системи със студени канали с под-шлюзи, изолирани горещи-капки или системи с клапани-с вентили, съобразени с вискозитета на материала.

Приложения

Общинско водоснабдяване и канализация:Напорни тръбопроводи, напоителни мрежи и гравитационни канализационни системи.

Жилищни и търговски водопроводни инсталации:Тръбопроводи за топла/студена вода, санитарна канализация и вентилационни мрежи.

Индустриална обработка на течности:Линии за химическа обработка, киселинно{0}}устойчиви тръби и охладителни вериги.

Електрически и телекомуникационен кабел:Подземни кабелни защитни канали и съединителни фитинги.

Защо да изберете SUNJOY Mold

В-домашна обработка

Оборудван с 5-осови високо{2}}скоростни центрове за фрезоване с ЦПУ, огледална EDM и машини за рязане на тел за контрол на графика.

Специализация по монтаж

Фокусиран върху геометрията на тръбните фитинги, гарантиращ овладяване на допуските на резбата и уплътненията на гнездото.

Прозрачно проследяване

Седмични визуални отчети, обхващащи подготовката на стоманата, грубата обработка, термичната обработка, финото CNC и сглобяването.

Експорт-Готово инженерство

Директна комуникация с инженери по проекта, владеещи международни стандарти за инструменти.

След{0}}продажба и техническа поддръжка

Пакет резервни части

Всяка форма се доставя със стандартен комплект компоненти, включително спомагателни ежекторни щифтове, пружини, О-пръстени и взаимозаменяеми вложки.

Отстраняване на неизправности от разстояние

Инженерна поддръжка чрез видео връзка в рамките на 12 часа за настройка, настройка на параметри или насоки за поддръжка.

Предаване на документация

2D монтажни чертежи, 3D модели на части, диаграми на електрическо окабеляване и сертификати за стомана, доставени чрез защитено облачно хранилище при изпращане.

Експорт и поддръжка на проекти

Опаковка за износ

Пластмасово фолио с-антикорозионно покритие,-устойчиво на влага, закрепено в фумигирани дървени каси за международен транзит.

Логистична координация

Експортна документация, включително търговска фактура, опаковъчен лист, товарителница и сертификат за произход (формуляр E/CO).

Време за изпълнение

Стандартните производствени графици обхващат от 35 до 60 дни въз основа на размерите на формата, броя на кухините и сложността.

Често задавани въпроси

Въпрос: Какви видове стомана използвате за формите за монтаж на PVC тръби, за да устоите на корозия?

A: Предварително закалена DIN 1.2738 или неръждаема стомана (DIN 1.2316 и S136) за вложки в контакт с разяждаща PVC стопилка. Водните канали са снабдени с твърдо-хромирано покритие или ръкави от неръждаема стомана за предотвратяване на котлен камък.

Въпрос: Как се предотвратява пламването на формите с-висока кухина по време на-работи с висока скорост?

A: Контролиран чрез стриктни допуски за CNC обработка (+/- 0.015 mm), прецизни механични конусовидни ключалки между сърцевината и плочите с кухина и достатъчна повърхност на затягане, за да устои на разделянето на разделителната линия при голям тонаж на инжектиране.

В: Могат ли вашите форми да се справят с автоматичното отвиване на тръбни фитинги с резба?

A: Да. Колената с резба, тройниците и адаптерите използват хидравлични или електрически -моторни механизми за автоматично развиване, съчетани със сгъваеми основни структури, които се прибират чисто по време на хода на отваряне.

В: Каква е стандартната процедура за изпробване на мухъл преди изпращане?

О: Формите работят на-вътрешни машини за шприцване, като се използва посочена от клиента смола. Произвеждат се минимум 50 пробни проби, критичните размери се проверяват чрез CMM, параметрите на обработка се регистрират и пробните части се изпращат чрез експресен куриер заедно с видеозапис за тестово изпълнение.

В: Какви файлови формати са необходими за иницииране на DFM анализ и оферта?

A: 3D CAD формати (.STEP, .IGES, .XT, .sldprt) в комбинация с 2D чертежи, описващи критични размери, повърхностни покрития и годишни производствени обеми.

Въпрос: Какво е типичното време за доставка от потвърждаване на поръчката до изпращане?

О: Стандартните форми за монтаж с една или много-кухини изискват 35 до 45 дни. Дренажните фитинги с голям диаметър или сложните много-плъзгащи се тройници изискват 50 до 65 дни.

Като един от водещите производители и доставчици на шприцформи за тръбни фитинги в Китай, горещо ви приветстваме да закупите персонализирани шприцформи за тръбопроводи, произведени в Китай тук от нашата фабрика. Предлагат се добро обслужване и качествени продукти.
